WOWFLEXケーブルのシステム構造
Thomas Cable
精密機器の
製造工場
クリーンルーム専用の産業用ケーブル
Scroll

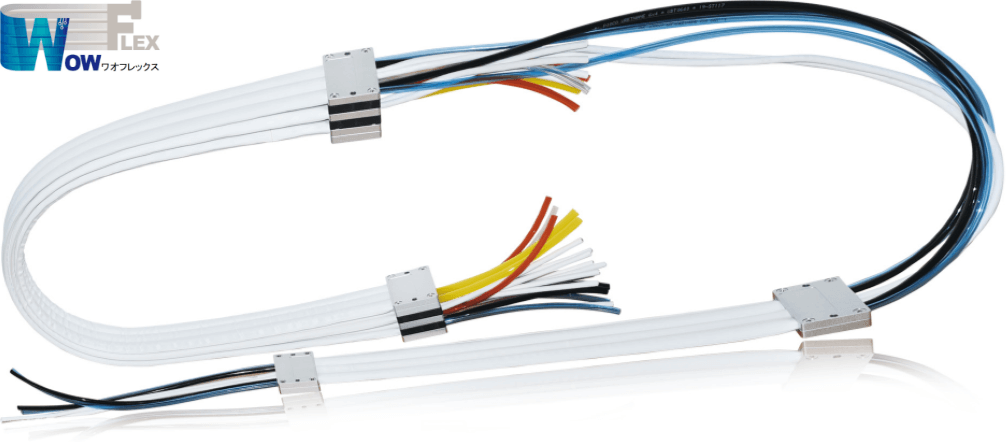

WOWFLEXケーブル
Thomas Cable（トーマスケーブル）のWOWFLEXケーブルは工場内のクリーンルームに特化したケーブルです。
製造工場などで動く機械には様々な動きが必要です。
それを実現しているのがドラッグチェーンと呼ばれるケーブルシステムです。
ただドラッグチェーンはケーブル同士が擦れ合いゴミや粉じんが出てしまいます。
その為、半導体などの精密機器の製造や食品業界などの工場では使用ができません。
そこで開発されたのがWOWFLEXケーブルです。
WOWFLEXは専用ケースにロボットケーブルを入れる事で、
ロボット稼働時のゴミや粉じんを外部に出さず、常に綺麗な環境を保ちます。
WOWFLEXケーブルがあればドラッグチェーンが必要なく工場設備の構築が可能となります。
MOVIE
主な導入業界
-
半導体製造
-
液晶製造
-
食品業界
-
薬品業界
WOWFLEXの特長
-
Point 1
IPA基準トップクラス
ケーブルシステム WOWFLEXは、ISO 14644-14 に準拠しております。 指定されたテスト条件下で動作する場合、ISO 14644-1 に準拠した上記の空気清浄度クラスの仕様を満たすクリーンルームでの使用に適しています。
-
Point 2
軽量化・細径化
WOWFLEXは、ケーブルキャリアと比較して、体積・重量ともに非常に軽量であり、適用ケーブルの床面積率も良好です。（WOWFLEXはテフロン絶縁を使用した細径ロボットケーブルを採用しております。）
-
Point 3
静音
WOWFLEXの外皮(POD)はテフロン素材の一体生地で作られている為、ケーブルキャリアに比べて騒音が大幅に軽減されおります。
-
Point 4
曲げ半径

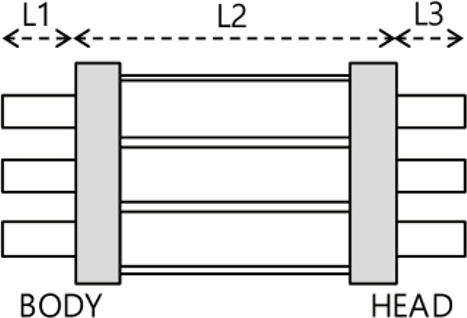

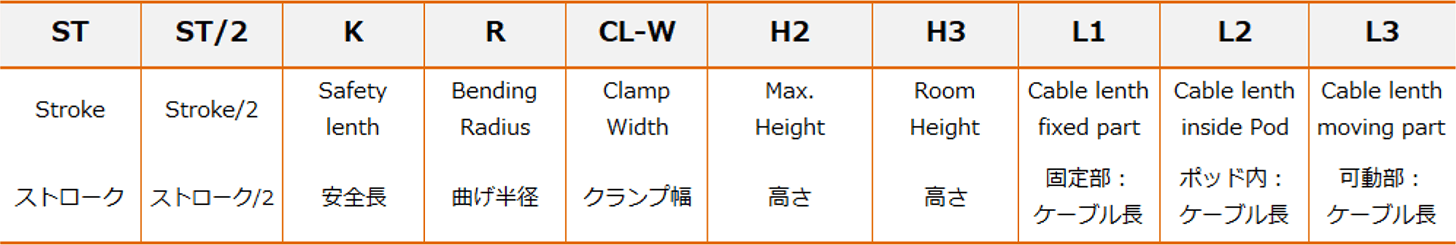

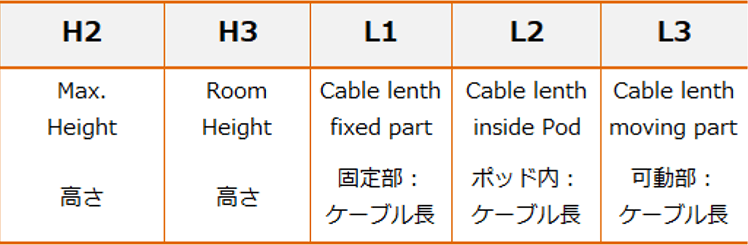

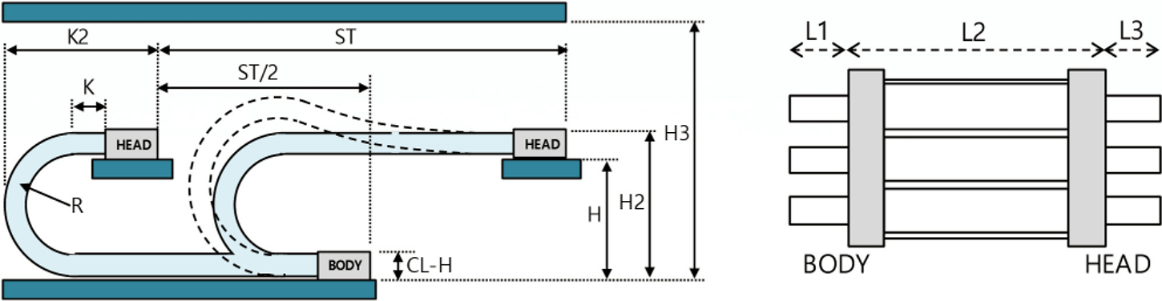

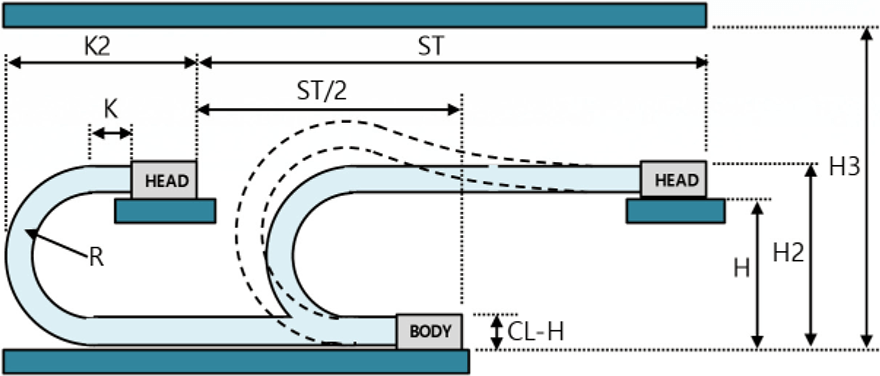

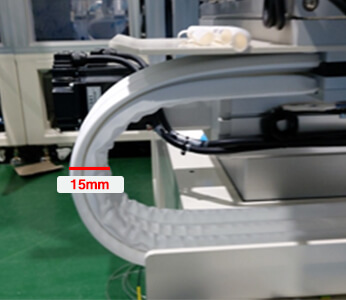

WOWFLEXが採用するチェインは、基本サポートチチェインはR40とR70です。ストローク3,000mmを超える場合は、専用チェーンを提案いたします。
製品仕様
WOWFLEXケーブル
| 構造 | 性能 |
|---|---|
| 屈曲回数 | 1,000万回以上 |
| 曲げ半径 | 40mm/70mm |

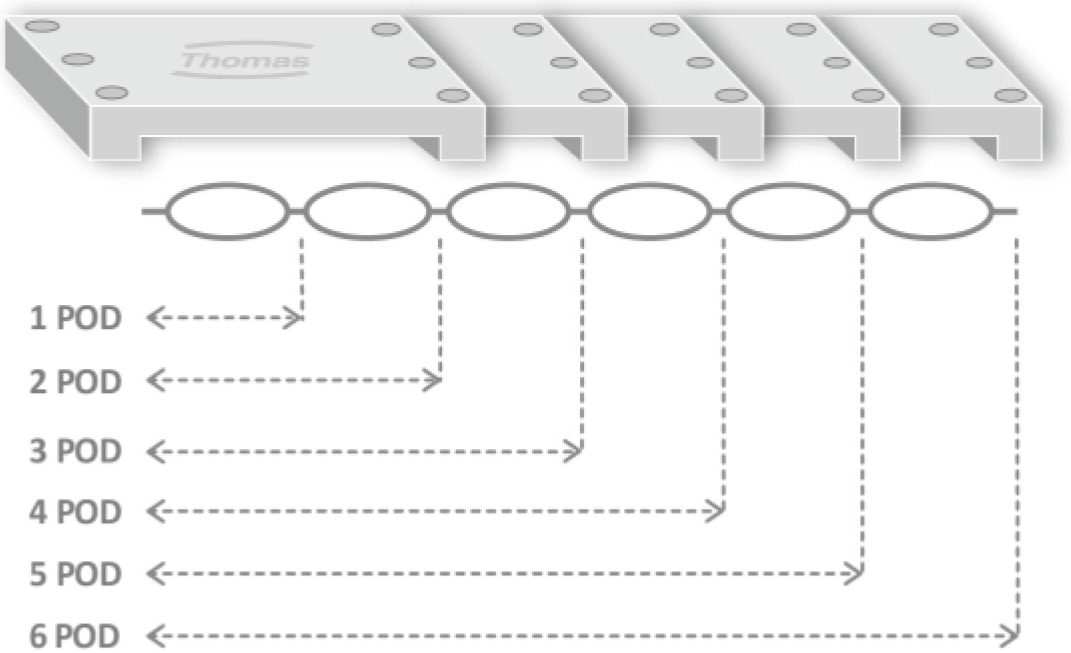

| 標準POD数 | 1POD～6POD |
| 内幅 | 20.5mm |
| ケーブル | 極細導体/FEP/横巻シールド/難燃 |
| 使用温度範囲 | -15℃ ～ +80℃ |
| 規格 | CE、IPA Air Cleanlinness クラス1 |
| 自立長 | 最大ストローク3,000mm |
ケーブル一覧
※横にスクロールしてください
POWER/POWER+BRAKE
| コード | 品名 | 仕上外形 | 許容電流値(A)30℃ |
|---|---|---|---|
| C | TRACKFLEX 4 x 0.5㎟ | φ4.9mm | 7.9 |
| B | TRACKFLEX 4 x 0.75㎟ | φ5.3mm | 6.9 |
| A | TRACKFLEX 4 x 1.5㎟ | φ7.1mm | 11.2 |
| P | TRACKFLEX 4 x 2.5㎟ | φ8.4mm | 16.3 |
| D | TRACKFLEX 6 x 0.5㎟ | φ5.7mm | 6.7 |
ENCODER
| コード | 品名 | 仕上外形 | 許容電流値(A)30℃ |
|---|---|---|---|
| H | TRACKFLEX 3 x 2 x 0.34㎟ | φ5.9mm | 4.6 |
| G | TRACKFLEX 2 x 0.34+2 x 2 x 0.14㎟ | φ4.9mm | - |
| E2 | TRACKFLEX 5 x 2 x 0.25㎟ | φ5.9mm | 3.4 |
SENSOR
| コード | 品名 | 仕上外形 | 許容電流値(A)30℃ |
|---|---|---|---|
| E | TRACKFLEX 5 x 2 x 0.14㎟ | φ5.5mm | 2.3 |
| K | TRACKFLEX 10 x 2 x 0.14㎟ | φ7.3mm | 1.7 |
| F | TRACKFLEX 8 x 2 x 0.14㎟ | φ6.4mm | 1.7 |
| Q | TRACKFLEX 7 x 0.34㎟ | φ5.6mm | 4.6 |
AIRTUBE
| コード | 品名 | 仕上外形 | 許容電流値(A)30℃ |
|---|---|---|---|
| A4 | AIRTUBE φ4mm | OUT：φ4.0mm Inner：φ2.5mm |
- |
| A6 | AIRTUBE φ6mm | OUT：φ6.0mm Inner：φ4.0mm |
- |
| A8 | AIRTUBE φ8mm | OUT：φ8.0mm Inner：φ5.0mm |
- |
| A10 | AIRTUBE φ10mm | OUT：φ10.0mm Inner：φ6.5mm |
- |
※上記ケーブル以外にも他社製のケーブルをWOWFLEXに搭載することも可能です。詳しくはお問い合わせください。

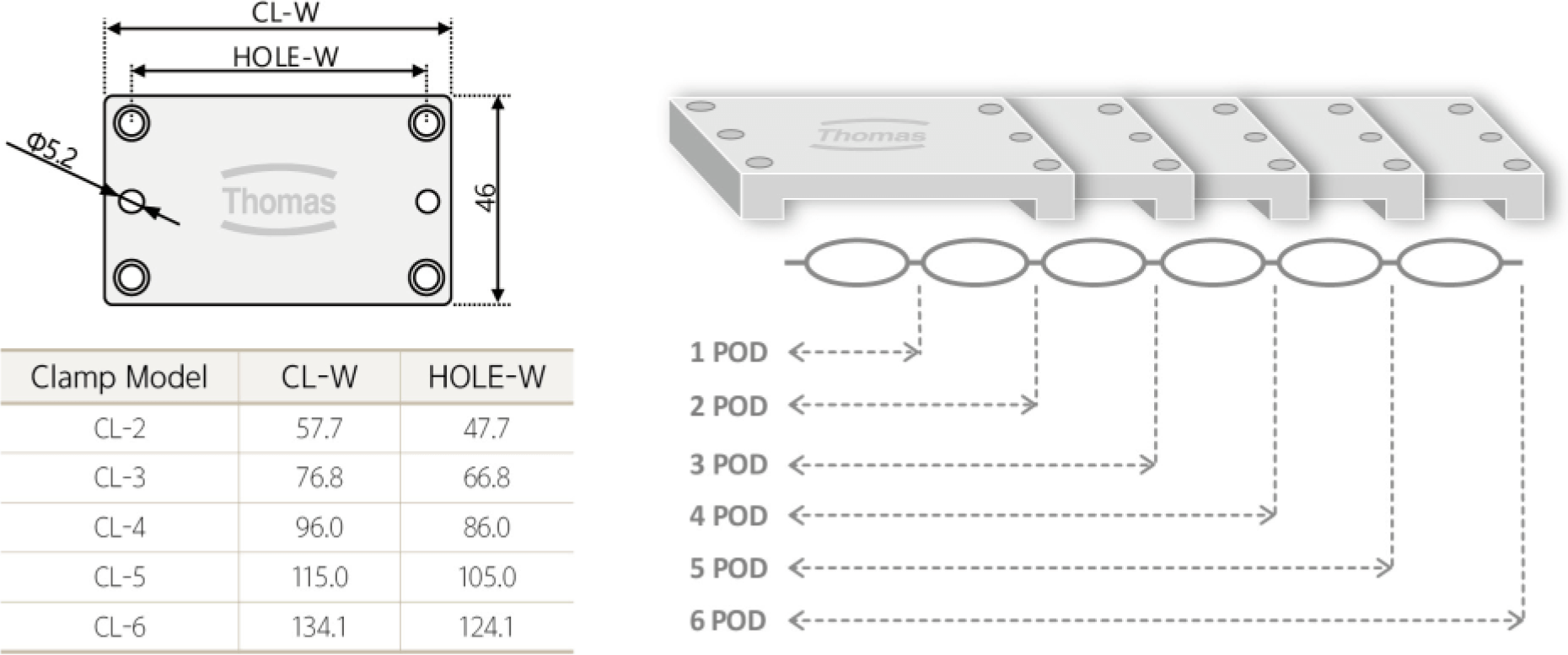

WOWFLEXクランプ

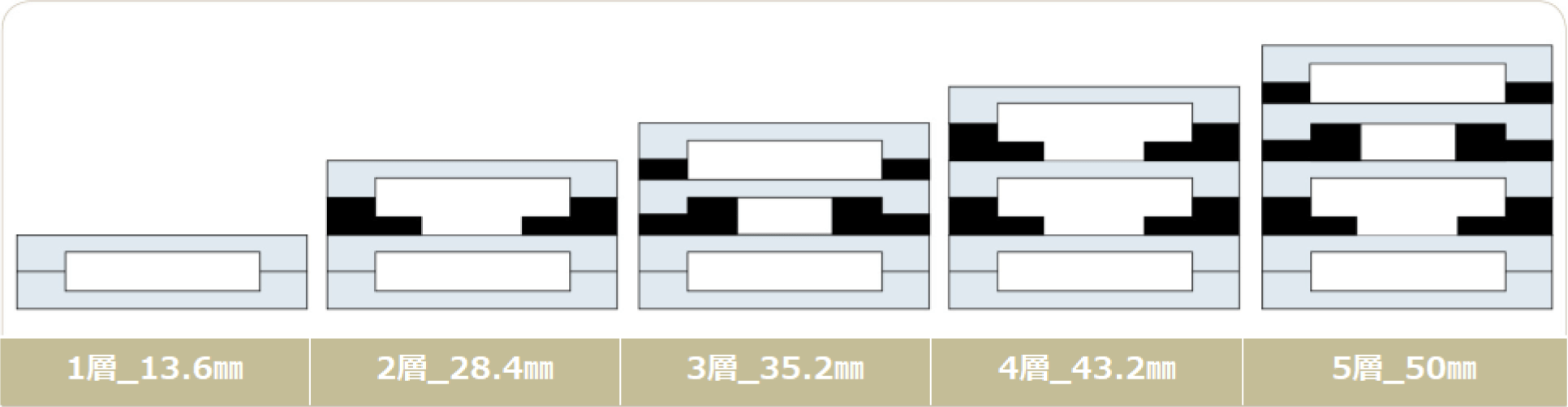

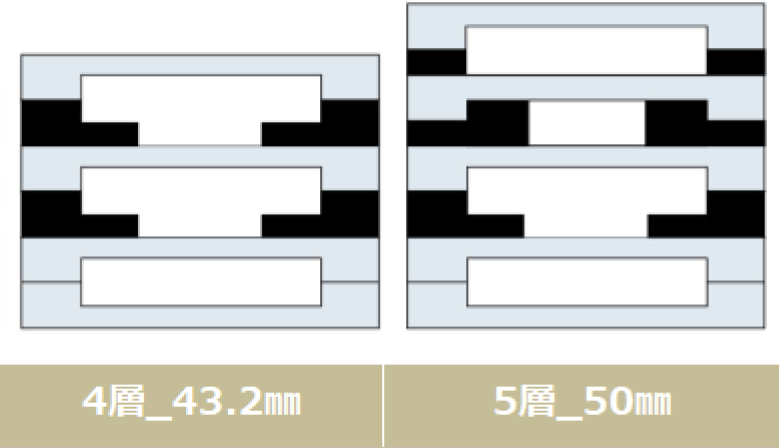

仕様に応じて層の変更が可能です

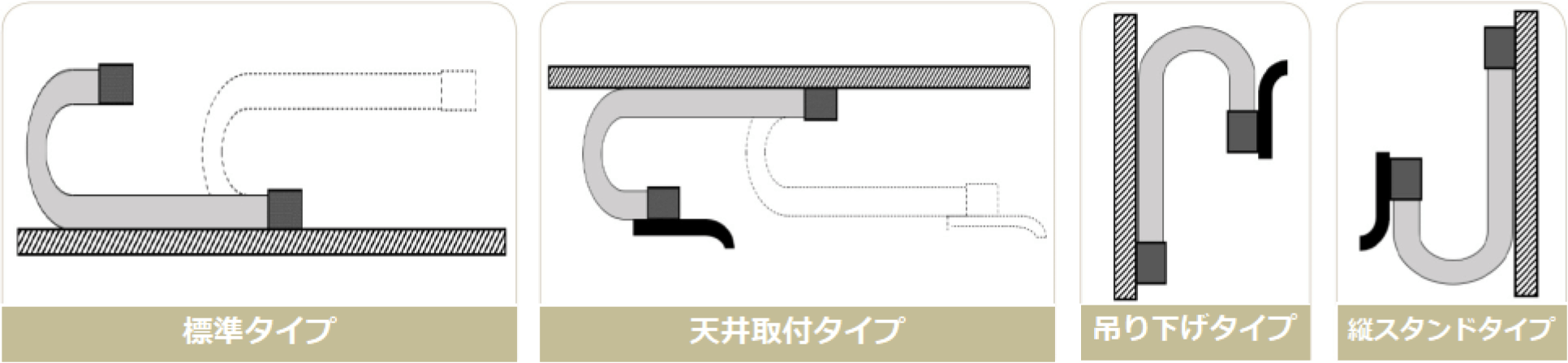

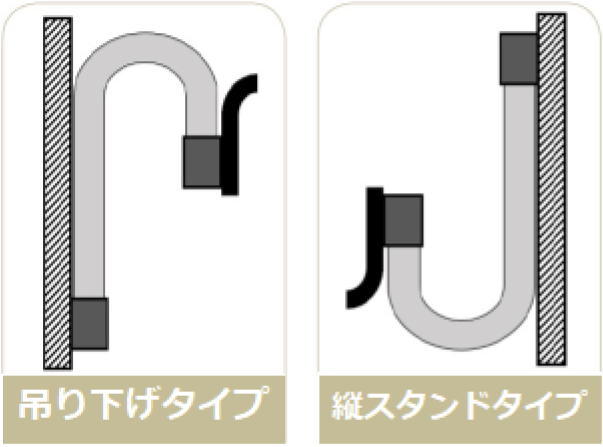

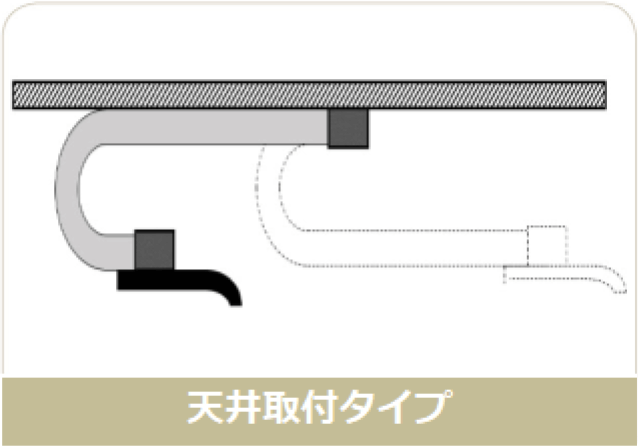

標準で4つの取り付けタイプがございます
※上記以外のタイプが必要な場合はお問い合わせください。
Thomas Cable
（トーマスケーブル）とは
Thomas Cable（トーマスケーブル）とは、産業用のネットワーク機器やセキュリティソリューションを展開している韓国のThomas Groupの中で、FA向けの電源、制御、ネットワークなどの特殊ケーブルに特化したケーブルメーカーです。
30年以上にわたるケーブル、ハーネスの自社製造およびケーブル研究開発に特化した経験を基に、お客様にとってより良いソリューションを提供する為に、海外ネットワークを通じてグローバルな技術力で継続的な成長をし続けております。
そんなThomas Cable（トーマスケーブル）が開発するWOWFLEXケーブルは工場内のクリーンルームに特化した特別なケーブルです。
